Dans Add Image Variable :

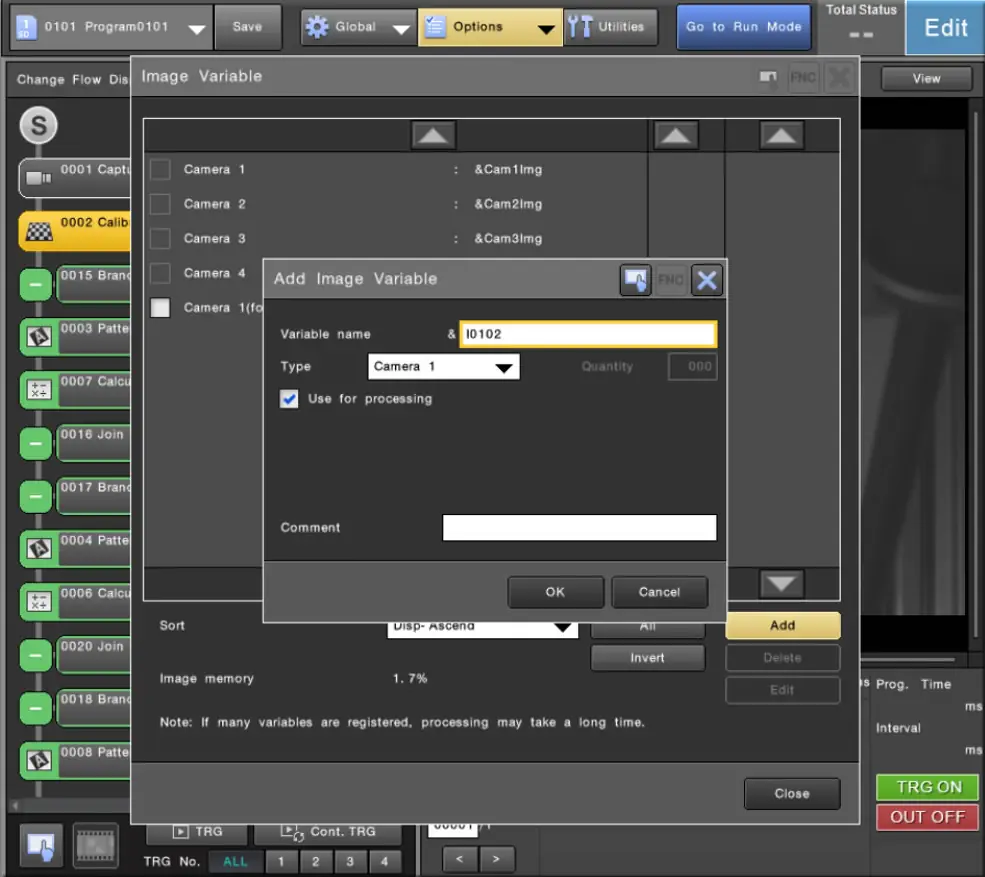

Figure 17 : Variable de type image
Pour finaliser la configuration de la caméra, il faut créer une variable de type image destinée à enregistrer l’image de calibration de la grille.
- Variable Name &IO102
- Cochez l’option ☑ Use for processing afin que cette image soit utilisée pour le traitement de la grille.
Dans Image Variable :

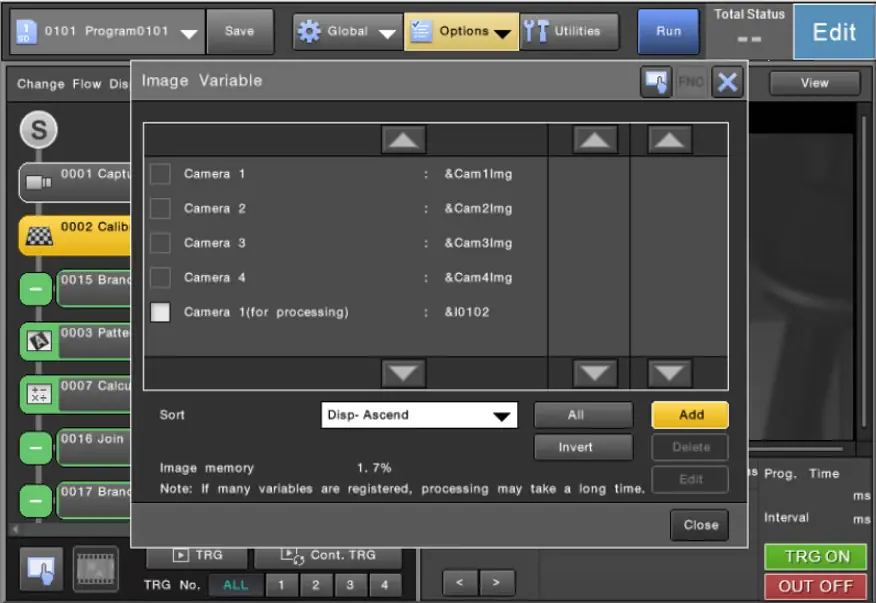

Figure 18 : Image Variable list
La liste des variables du type image avec l’espace mémoire dans le contrôleur et le tri des différentes variables est :
- Camera 1 : &Cam1Img
- Camera 2 : &Cam2Img
- Camera 3 : &Cam3Img
- Camera 4 : &Cam4Img
- Camera 1 (for processing) : &IO102
