Création du programme d’écriture de la lettre vers les sorties.
Lors de nos essais, nous avons identifié la nécessité d’un programme permettant d’écrire les valeurs issues du contrôleur vers les sorties de l’automate. Pour ce faire, nous utilisons l’outil "Calculation", qui offre la possibilité de créer des programmes directement dans le contrôleur de la caméra.
Dans l’outil "Calculation" :

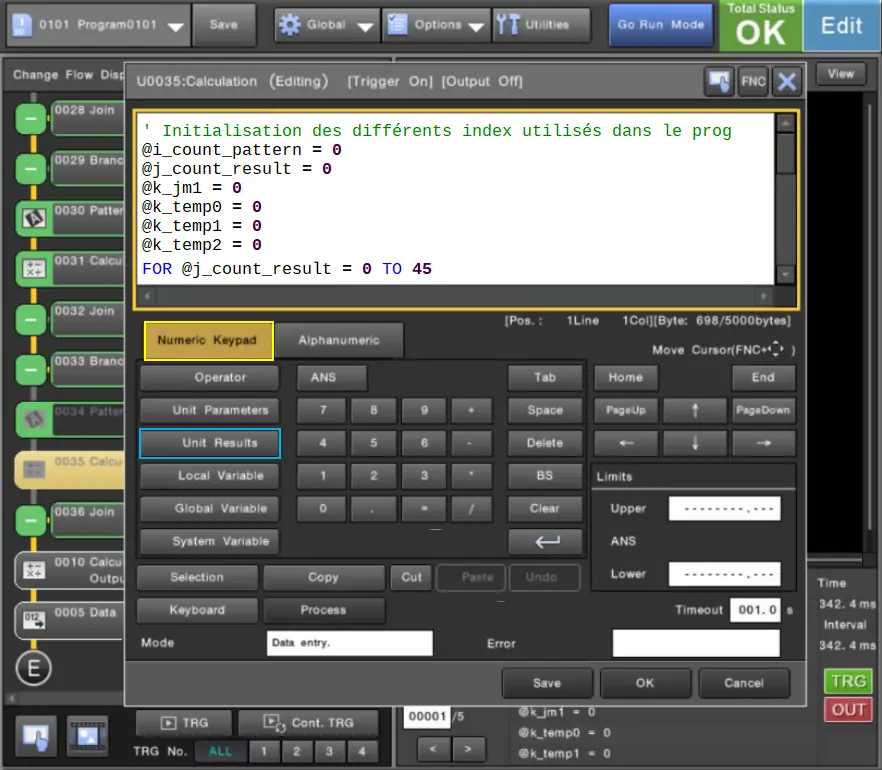

Figure 22 : U0035 Calculation Editing
- Cliquez sur le bouton "Unit Results".
Le menu " Select Unit Result" s’ouvre et permet d’accéder aux variables générées lors du déclenchement de la caméra.
Dans "Select Unit Result" :

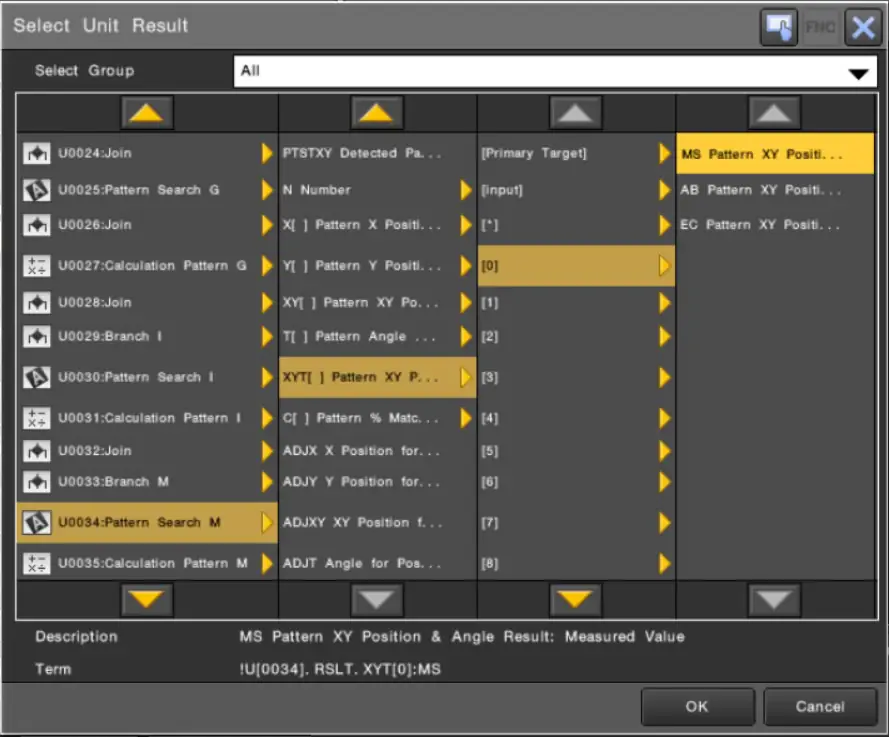

Figure 23 : Select Unit Result
C’est à partir de l'interface "Select Unit Result" que nous avons pu récupérer l’ensemble des données nécessaires au traitement et à l’envoi vers l’automate.
