Présentation d’un exemple de bloc de recherche de lettre.
Après de nombreux essais avec le contrôleur KEYENCE, un schéma de programme reproductible a été défini pour la création et l’identification des formes utilisées pour reconnaître les lettres de la machine salon.

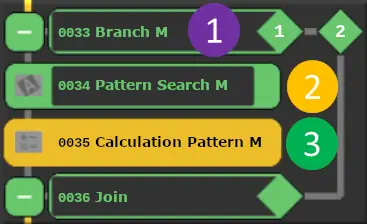

Figure 10 : Calculation Pattern M
- La première étape consiste à créer un saut "Branch", permettant de se diriger directement vers le caractère sélectionné par l’automate. L’utilisation de sauts a été choisie pour réduire le temps de cycle.
- La seconde étape repose sur un bloc de recherche de forme "Pattern Search", qui identifie le caractère en fonction des paramètres configurés dans le contrôleur.
- Enfin, un programme nommé "Calculation Pattern" traite les informations générées par la caméra et prépare les données à transmettre à l’automate.
