Configuration de la caméra et de sa résolution.
Le logiciel XG-X VisionEditor est intégré au contrôleur et accessible en connectant un écran externe. La saisie s’effectue via un clavier virtuel.
Visualiser ou modifier la caméra sélectionnée lors de la configuration initiale.

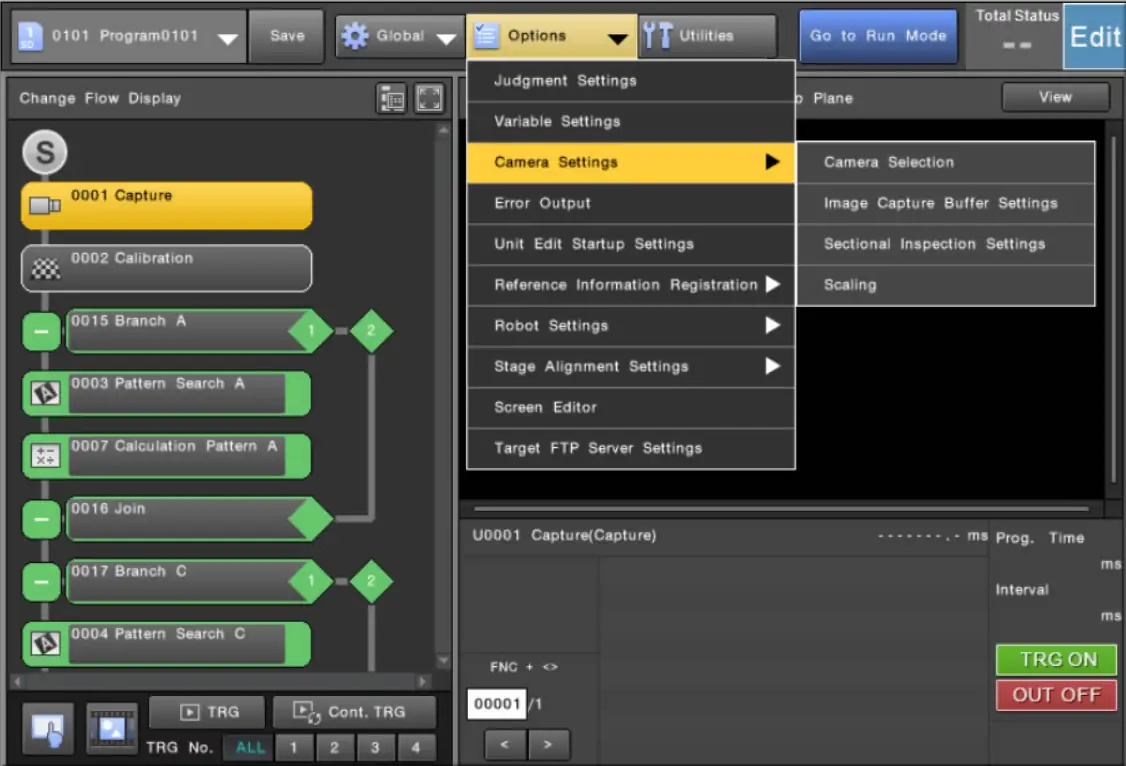

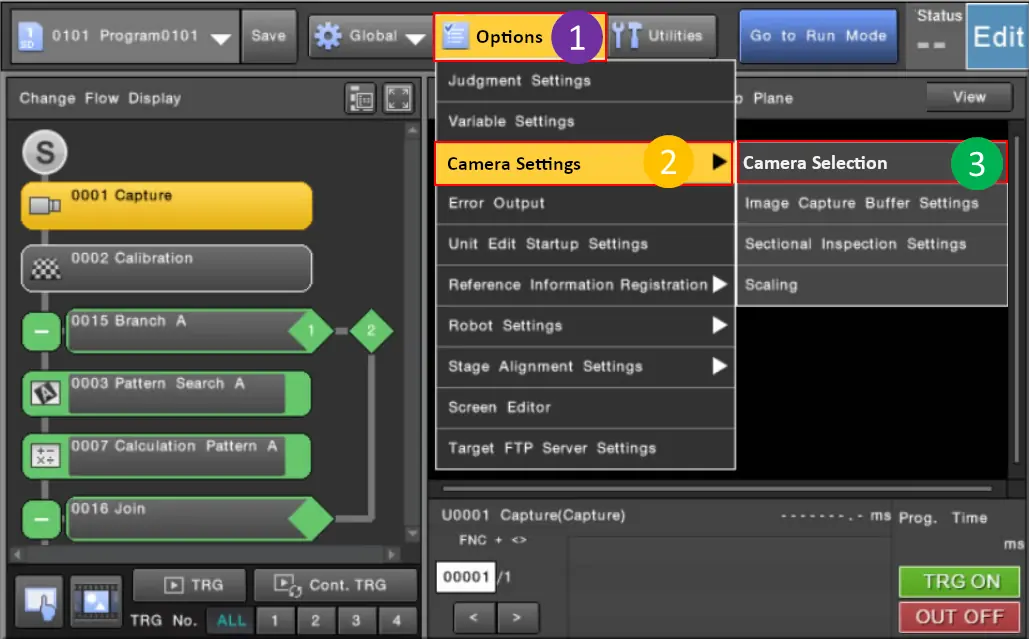

Figure 4 : menu Camera Selection
- Accédez à la section "Options" située dans la partie supérieure centrale de l’écran de configuration ;
- Sélectionnez ensuite le paramètre "Camera Settings" ;
- Ouvrez la catégorie "Camera Selection".
La fenêtre "Camera Selection" s’ouvre :

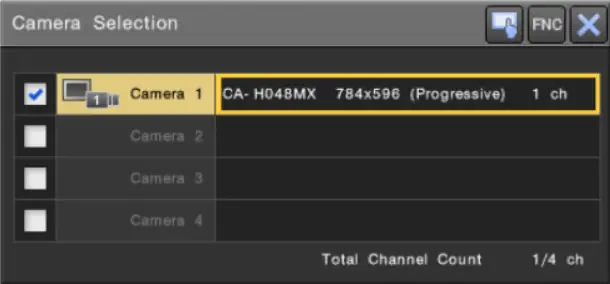

Figure 5 : Camera 1 CA-H048MX
Elle affiche les caméras déjà configurées sur le contrôleur.

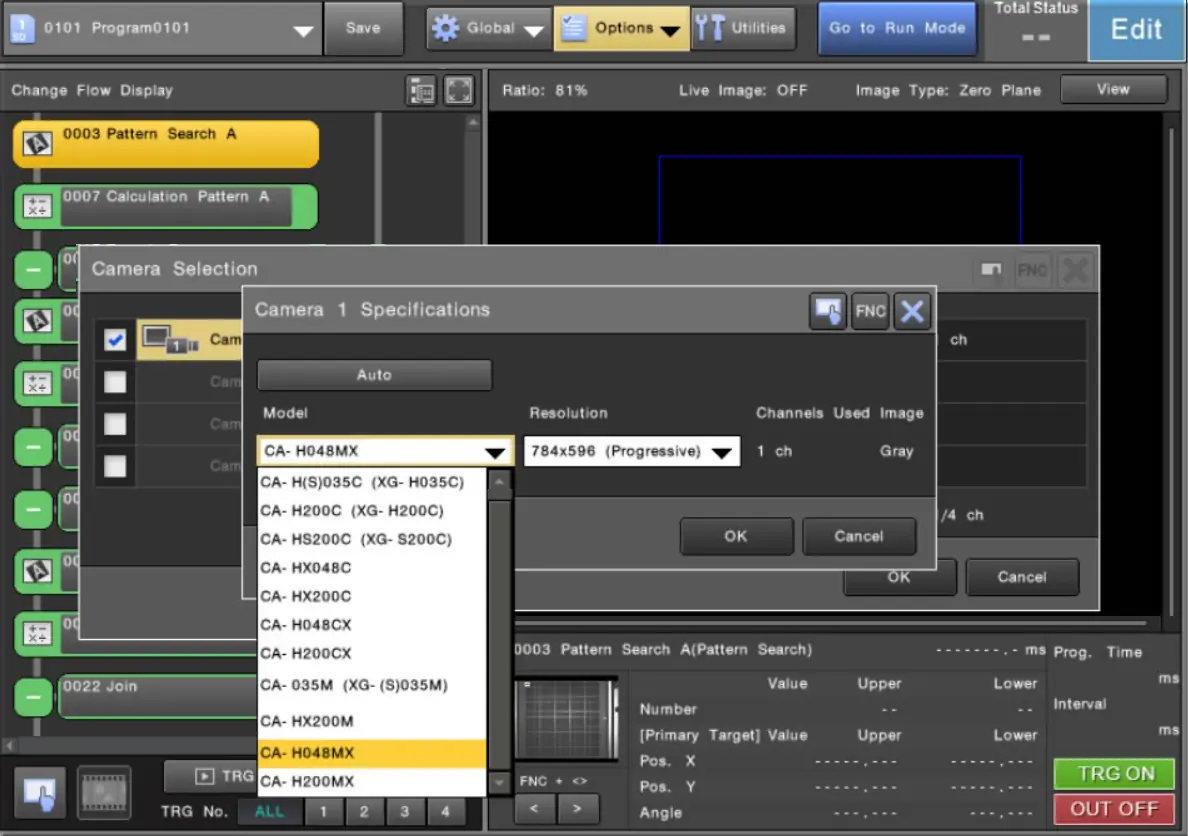

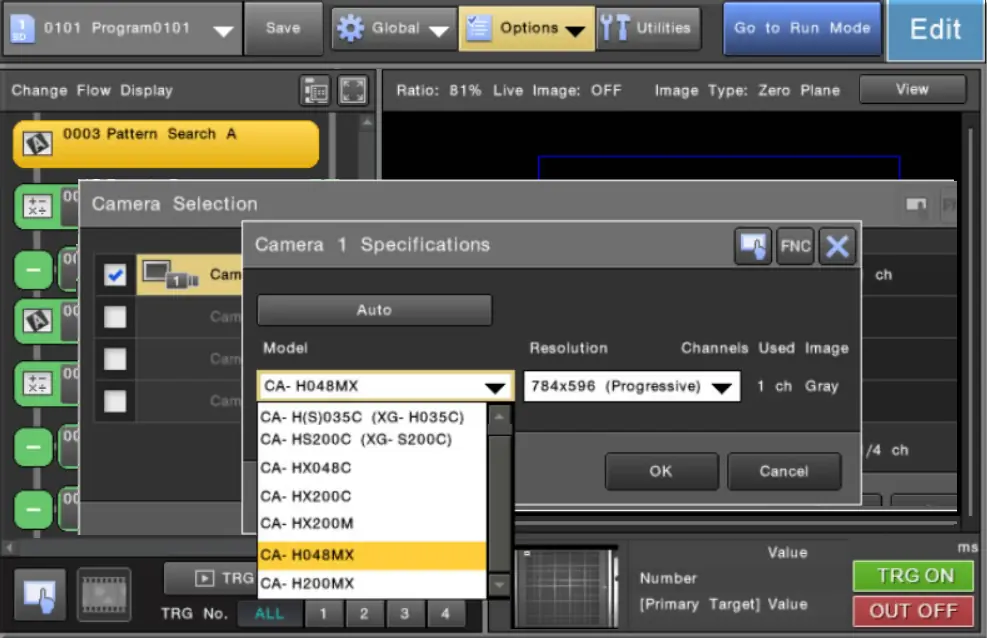

Figure 6 : Camera 1 Specifications
- Cliquez sur la caméra à modifier ;
- Ajustez le modèle ou la résolution selon les besoins.
Par défaut, la résolution est réglée au minimum.
